| | 型号：TD-900 | | 类型：系统 | | 用途：粮库、粮仓温湿度监测 | |
| | 测量范围：-55℃～125℃ | | 测量精度：≤±0.5℃ | | | |
博仁粮情测控系统
一、公司产品及简介
公司简介：北京博仁集智科技有限责任公司多年来，一直从事着物联网系统、远程测控系统的研发生产销售，公司始终坚持质量，服务至上的企业宗旨，把质量信誉和客户满意当作全体员工的精神境界。
公司主要产品：粮情测控系统、远程温湿度监控系统、空冷塔、空冷岛温度场在线监测系统、水产养殖物联网系统、档案室温湿度监控系统、水产养殖物联网系统、煤堆煤层温度测控系统等,公司现主做的粮库测温系统产品主要有：
无线数字TD-800?结构式粮情测控系统；
无线数字TD-900?结构式粮情测控系统；

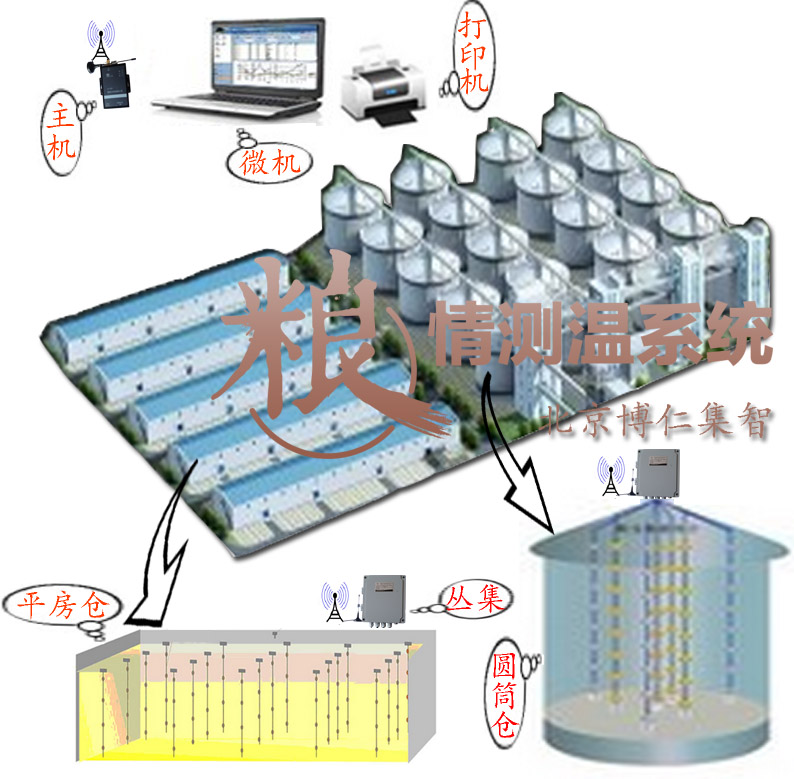

2、系统介绍
无线数字TD-800?结构式粮情测控系统，适用于仓库尺寸较大或者集中多间小仓库的情况，这种结构形式在为客户节约很多成本的同时，也能程度上的保障系统的稳定性和可靠性。
无线数字TD-900?结构式粮情测控系统，仓内无需采集器（分线器），直接由测温电缆、通讯线连接至仓外分机。这种结构多适用于中国南部地域的粮仓，因中国南方气候多属温热，粮库在粮食存储过程中，需要熏蒸杀虫灭菌。而我公司TD-900这种结构产品，就可以完全避免了磷化氢熏蒸时对设备的腐蚀可能性。
两种结构结合应用，不但可以适应***各地的气候，以及各种形式的粮仓。还能更科学、更合理的适应圆筒仓、平房仓以及各种尺寸和型号的粮仓。
3、系统设计技术及组成
3.1系统设计思路
系统本着科学、严谨、实用、易用、便于维护、节约成本等原则下，不论系统硬件还是系统软件，从开始设计就以行业需求和产品化的思路进行：制定产品企业标准，按标准在国家指定的电子产品质量检测部门和软件评测部门对系统进行各项功能及性能指标测试，测试合格后进行生产定型，产品出厂前按企业标准进行严格的出厂检验。
3.2系统设计参考标准
本系统严格按照国家粮食局颁发〈〈粮情电子检测分析控制系统技术规程〉〉（试行）标准设计。
引用标准有：GB/T2423.1-2001?电工电子产品环境试验第2部分：试验方法试验A：低温
GB/T2423.2-2001电工电子环境试验第2部分：试验方法试验B：高温
GB/T2423.3-1993?电工电子产品环境基本试验规程试验Ca：恒定湿热试验方法
GB/T2423.4-1993?电工电子产品环境基本试验规程试验Cb：交变湿热试验方法
GB/T17626.2-1998?电磁兼容?试验和测量技术?静电放电抗扰度试验
GB/T17626.3-1998?电磁兼容?试验和测量技术?射频电磁场辐射抗扰度试验
GB/T4706.1-1998?家用和类似用途电器的安全
JB/T9329-1999??仪器仪表运输、贮存、基本环境条件及试验方法
3.3系统的主要特点
?
★采用数据采集、数字信号传输系统，系统的特点是：耐用、性能稳定和数字信号不受外界干扰、信号真实传输等优点，避免了模拟传输的信号传输易受干扰、定位难、易损毁、不易维护的缺点。?

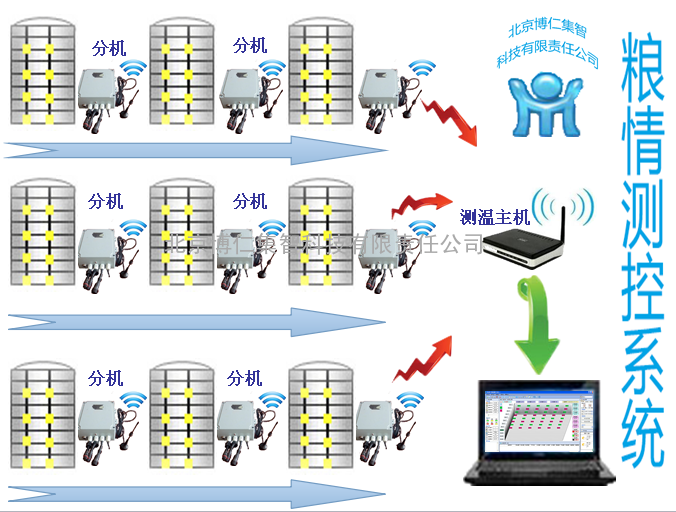

★有线无线相结合，保证系统更加稳定，测温电缆与分机之间通过单总线的方式连接，既保证了采集器的供电，也使信号传输更加稳定。分机与主机之间采用无线射频的方式传输，减少了远距离布线的麻烦。??
★?采集器采用固化处理，接口处用带硅胶的接线端子连接，防腐蚀、抗熏蒸。系统简单稳定，易安装调试、易维修维护。?
★?分机采用锂电池或者太阳能电池供电，保证防雷万无一失。系统采用先进的星型现场总线技术，淘汰了落后的分线器，采用先进的数据采集器，解决了一个测温点一根线的布线难题，使仓内布线大大减少。并且还解决了线阻误差大、无法消除干扰、故障率高、无法诊断出故障点等问题。
★新的总线技术使施工布线工作量大大降低，节省了大量的线材成本；当某点出故障时，能根据测温电缆连接的设备很快找出故障点的具体位置，更加方便了以后的维护工作。
?
3.4软件的设计技术
计算机粮情测控管理软件设计上充分考虑到以下几个方面：
1
对粮库温湿度数据进行丰富多样的显示和打印；
2
对粮库库存信息管理；
3
对现场通风设备进行控制（可扩展）；
测控软件基于.net开发设计，集各种功能于一体：
-
对单仓、部分仓或全部仓的粮情进行测量；
-
对仓房温度分布以不同角度，包括横剖面、纵剖面以及仓体四周等，以不同方式，包括数字、图形、曲线等，进行显示或打印；
-
对测量的粮情进行存档，以备历史数据的查询；
-
对基本粮情进行管理；
-
适用多种系统软件平台，如win98、win2000、?winXP、win7等
3.5软件的特点
☆.界面友好美观
软件采用基于Windows的图形窗口界面，各种图形或窗口易于撑
握，十分友好。
☆.易操作性
软件大部分操作由鼠标来完成，又有完善的帮助内容，对操作者
要求也不高，即使初学者也能很快撑握各种基本操作。
☆.兼容性好
适用多种系统软件平台，如Windows?98、Windows2000、Windows?XP及WINDOWS?7等；*的方便了用户的选择。
3.6硬件的设计技术
计算机粮情测控管理系统硬件设计上充分考虑到以下几个方面：
1
对温度湿度进行测量；
2
自动、手动控制通风(扩展)；
3
具有防熏蒸、抗腐蚀措施；
4
能在高温、高湿以及雷电频发地区也可以可靠工作。
3.7系统的硬件组成
系统的硬件设备主要由微型计算机、粮库粮情测控系统主机、分机、数字采集器、温湿度度采集器、测温电缆等组成。
主机 分机 采集器
仓外温湿度传感器 仓内温湿度传感器 测温电缆
?
测温电缆 测温电缆注塑头 测温电缆芯
计算机：要求***低配置为IntelCPU、80G硬盘、256M内存、64M显示卡、40X以上光驱。
4、系统功能
4.1实时、定时温湿度检测
用户可实时、定时对仓内温、湿度情况进行检测，以便随时掌握仓内温、湿度变化情况，对仓内粮食环境作出及时、准确的判断，并对仓内情况作出相应的决策，防止粮食发生意外情况，使粮食更安全。
可通过软件对单仓数据检测或对所有仓数据检测，使用户可以方便准确地测到自己所想知道的数据，更加灵活方便。
4.2三维动态数字图形显示、年月点层曲线显示
强大的显示功能是用户通过各种方式分析仓内粮情变化的重要依据。主要有三种显示方式：本文方式/三维动态显示/曲线方式。通过它可更方便地掌握仓内温、湿度变化规律，更好的判断仓内变化情况，及时为决策提供依据。
4.3自动通风控制、自动粮情分析(扩展)
当某仓内温度超过设定值时，计算机即可打开风机控制通风。操作员可通过鼠标操作打开对应风机，为仓内进行通风。同时可以查看风机的工作状态。这样就免去了人工手动开风机，全部自动化操作，大大提高了工作效率。
4.4温湿限自动报警
对某仓或仓内某点温度超过设定值时，系统自动用警告信息报警，提示用户进行通风等有效措施，以保证仓内储粮的安全。

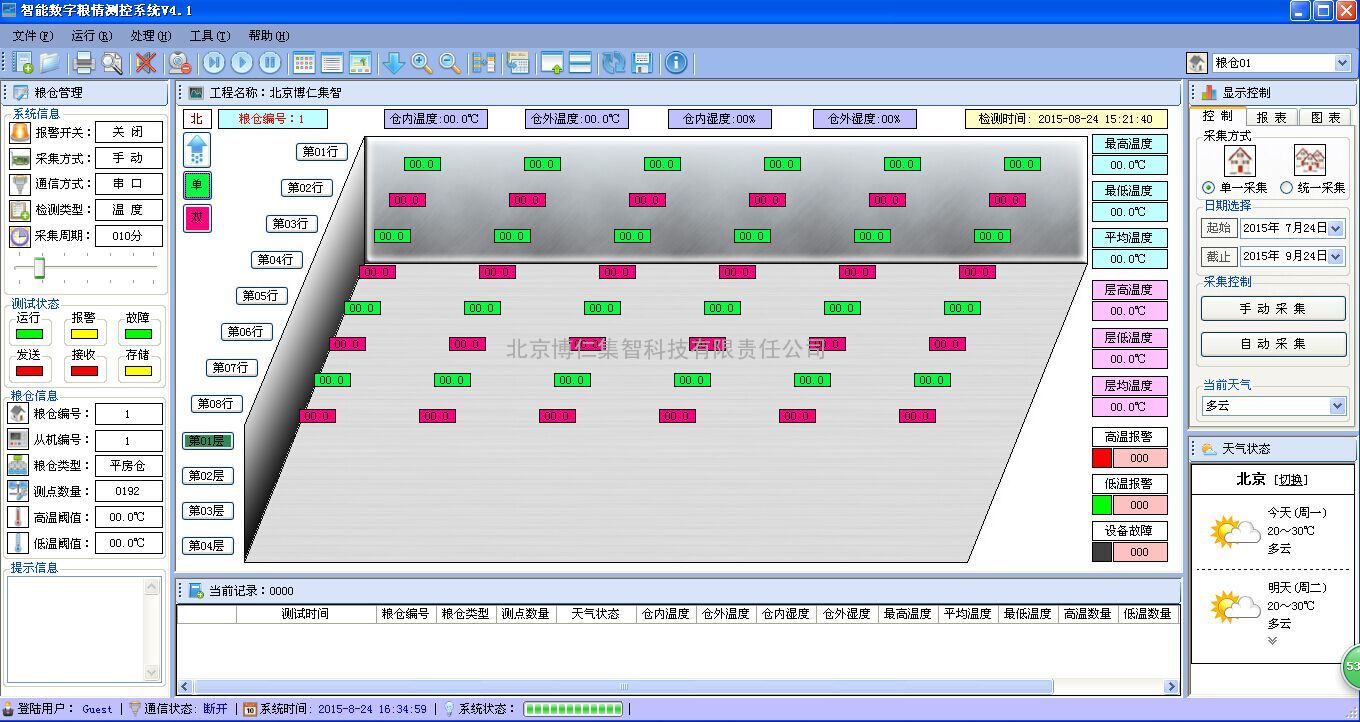

4.5软件界面：
?
5、系统的技术指标
系统技术指标
?
?
|
测温范围 |
-55℃～125℃ |
测湿范围 |
0%～99%RH |
|
测温误差 |
≤±0.5℃ |
测湿误差 |
≤±2%RH |
|
重复误差 |
≤±0.3℃ |
重复误差 |
≤±1%RH |
|
主机容量 |
64台分机 |
采集器容量 |
512个测温点 |
|
分机容量 |
512个测温点 |
检测速度 |
系统全部检测完毕不大于90秒 |
|
系统电源 |
锂电池/太阳能 |
通讯距离 |
检测系统通讯距离不小于2公里 |
|
工作环境 |
-40℃～85℃、20%-90%RH |
平均无故障时间 |
>?5000小时 |
?
6售后服务
6.1质保
质保期限:?1?年，自系统安装调试完成后，交付之日算起。
质保条件：除了由人为、灾害、不可抗拒力等原因，导致的系统故障以外，均属于质保范围内。
质保服务：乙方在该系统质保期内，有义务对质保范围内的故障进行免费维修或排除。
6.2售后服务：
软件服务：三年内的为用户免费提供软件升级和安装调试服务，超过三年的适当收取成本费。
硬件服务：公司对客户实行终身维护服务，即在保修期过后或质保范围以外的，维护服务收取成本费。
?
